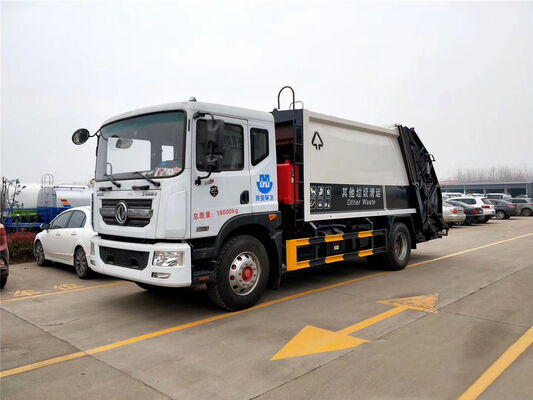

डोंगफेंग D9 10-12 m³ रियर-लोडर गारबेज कॉम्पैक्टर ट्रक

1. चेसिस कॉन्फ़िगरेशन

यह वाहन एक डोंगफेंग डोलिका D9 चेसिस पर बनाया गया है, जिसमें पीछे की तरफ गारबेज कॉम्पैक्टर बॉडी लगी हुई है।

चेसिस में एक 2,315 मिमी चौड़ी डेढ़ पंक्ति वाली कैब लगी है, जिसमें व्हीलबेस के विकल्प 3,950 से 4,500 मिमी तक हैं।मानक इंजन एक डोंगफेंग सीएमएस 180 एचपी 6-सिलेंडर डीजल इंजन है, जिसमें एक युचाई 200 एचपी इंजन एक विकल्प के रूप में उपलब्ध है।यह चेसिस

चाइना नेशनल VI उत्सर्जन मानकों का अनुपालन करता है और इसमें 4.5-टन फ्रंट एक्सल और 10-टन रियर एक्सल लगे हैं। अन्य मानक उपकरणों में शामिल हैं:10.00R20 रेडियल टायर

• फास्ट 8-स्पीड ट्रांसमिशन
• 250 × 4-फ्रेम संरचना
• एयर ब्रेक सिस्टम
• पावर स्टीयरिंग
• क्लच असिस्ट
• इलेक्ट्रिक विंडो
• सेंट्रल लॉकिंग
• एग्जॉस्ट ब्रेक
• इंजन ब्रेक
• ओरिजिनल एयर कंडीशनिंग
• एबीएस एंटी-लॉक ब्रेकिंग सिस्टम
• नोट:

चेसिस विनिर्देश चुने गए व्हीलबेस और इंजन कॉन्फ़िगरेशन के अनुसार भिन्न हो सकते हैं। अंतिम कॉन्फ़िगरेशन खरीद अनुबंध के तहत आपूर्ति किए गए वास्तविक वाहन के अधीन होगा।2. विशेष उपकरण / कॉम्पैक्टर बॉडी

कॉम्पैक्टर बॉडी

उच्च गुणवत्ता वाले मैंगनीज स्टील से निर्मित है। शामिल हैं।

• 10-12 m³साइड पैनल की मोटाई:
• 3-4 मिमीनीचे की प्लेट की मोटाई:
• 4-5 मिमीबॉडी सामग्री:
• उच्च-शक्ति मैंगनीज स्टीलपूर्ण कॉम्पैक्टर बॉडी में मुख्य रूप से शामिल हैं:

लोडिंग मैकेनिज्म

• संपीड़न मैकेनिज्म
• डिस्चार्ज मैकेनिज्म
• हाइड्रोलिक सिस्टम
• हाइड्रोलिक ऑयल टैंक
• ऑयल रिज़र्वायर / हाइड्रोलिक कंपोनेंट्स
• लोडिंग मैकेनिज्म में ब्रैकेट, कनेक्टिंग मैकेनिज्म, हुक और अन्य कंपोनेंट्स शामिल हैं। हाइड्रोलिक सिस्टम द्वारा संचालित, लोडिंग मैकेनिज्म कचरा डिब्बे को उठाता है और हॉपर में घुमाता है।

इसके बाद कचरा

स्क्रैपिंग प्लेट और स्लाइडिंग प्लेट मैकेनिज्म के माध्यम से संपीड़ित होता है और कॉम्पैक्टर बॉडी में धकेल दिया जाता है।जब ट्रक कचरा निपटान स्थल पर पहुंचता है, तो रियर डिस्चार्ज प्लेट को हाइड्रोलिक रूप से उठाया जाता है और संपीड़ित कचरे को कंटेनर से बाहर धकेल दिया जाता है, जिससे डिस्चार्ज ऑपरेशन पूरा हो जाता है।

3. रियर लोडिंग / बिन-लिफ्टिंग मैकेनिज्म विकल्प

निर्माता कई रियर लोडिंग मैकेनिज्म कॉन्फ़िगरेशन प्रदान करता है:

240 एल या 660 एल मानक प्लास्टिक कचरा डिब्बे उठाने का मैकेनिज्म

1. हुक-टाइप कचरा डिब्बे उठाने का मैकेनिज्म
2. स्विंग-आर्म लिफ्टिंग मैकेनिज्म
3. , लगभग 1.2 m³ की क्षमता वाले कचरा कंटेनरों के लिए उपयुक्त
4. फ्लिप-बकेट / हॉपर-टाइप लिफ्टिंग मैकेनिज्म, जो ढीले घरेलू कचरे को पलटने और फैलाने की सुविधा देता है
5. पूरी तरह से सील कचरा डिब्बे उठाने का मैकेनिज्म

विशिष्ट रियर लोडिंग मैकेनिज्म को ग्राहक की कचरा संग्रह प्रणाली के अनुसार चुना जा सकता है।

4. मुख्य तकनीकी विनिर्देश

चेंगलीवेई CLW5181ZYS6 गारबेज कॉम्पैक्टर ट्रक

* ये आंकड़े निर्माता द्वारा सूचीबद्ध विभिन्न चेसिस/इंजन कॉन्फ़िगरेशन के अनुरूप हैं।

5. अन्य तकनीकी जानकारी

मूल निर्माता निम्नलिखित कॉन्फ़िगरेशन विवरण निर्दिष्ट करता है:

• कॉम्पैक्टर बॉडी विशेष रूप से नगरपालिका घरेलू कचरे के संग्रह और परिवहन शामिल हैं।
• एबीएस सिस्टम निर्माता: जिआओज़ुओ सिंदरुई टेक्नोलॉजी कं, लिमिटेड
• एबीएस सुरक्षा सामग्री: Q235 स्टील।
• साइड सुरक्षा गार्ड चेसिस फ्रेम में वेल्ड किए गए हैं।
• रियर अंडररन प्रोटेक्शन को विशेष उपकरण संरचना के साथ एकीकृत किया गया है।
• रियर प्रोटेक्शन ग्राउंड क्लीयरेंस: लगभग 450 मिमी।
• वाहन को वाहन-माउंटेड जीपीएस पोजिशनिंग और ड्राइविंग रिकॉर्डर शामिल हैं।
• उपलब्ध व्हीलबेस में 3,950 मिमी और 4,500 मिमी शामिल हैं।
• समग्र आयाम व्हीलबेस और रियर ओवरहैंग के अनुसार भिन्न होते हैं।

निर्माता निम्नलिखित आयामी संयोजनों को सूचीबद्ध करता है:

समग्र लंबाई / व्हीलबेस / रियर ओवरहैंग / रियर एक्सटेंशन:

• 8650 / 4500 / 2460 / 430 मिमी
• 7960 / 3950 / 2170 / 580 मिमी

कई रियर लोडिंग मैकेनिज्म कॉन्फ़िगरेशन उपलब्ध हैं।

6. चेसिस पैरामीटर्स

चेंगलीवेई CLW5181ZYS6 चेसिस

7. इंजन विकल्प

मूल पृष्ठ पर छह इंजन कॉन्फ़िगरेशन सूचीबद्ध हैं:
