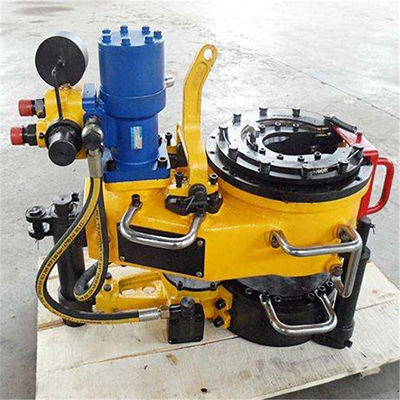

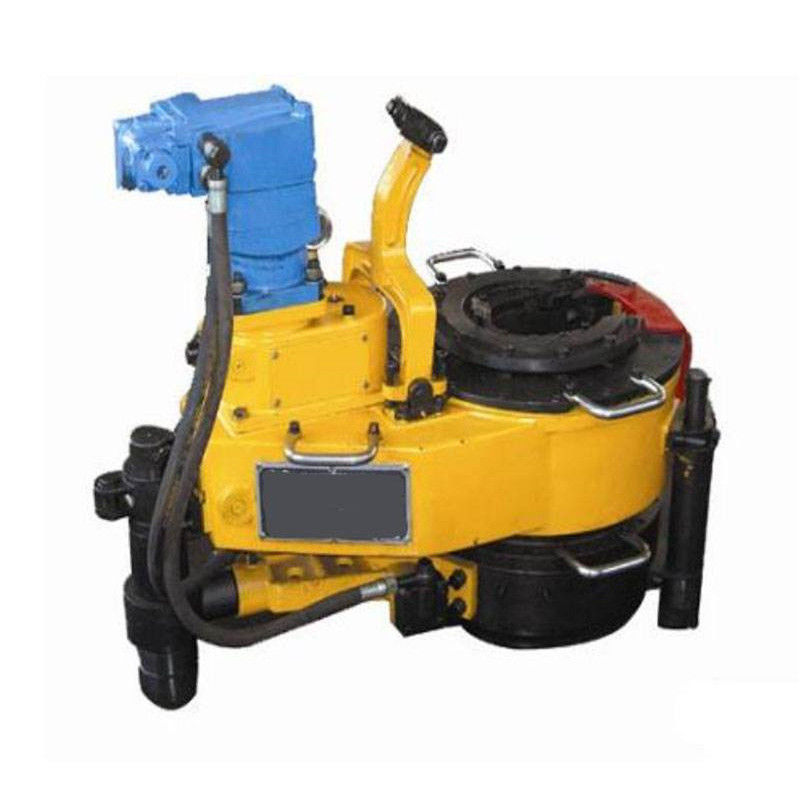

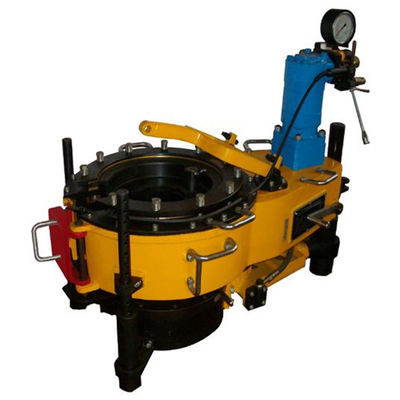

तेल क्षेत्र तेल ड्रिलिंग हाइड्रोलिक पावर टोंग ड्रिल रिग टोंग

हाइड्रोलिक पावर टोंग उत्पाद परिचय

कुएं के रखरखाव के दौरान श्रमिकों के लिए सबसे श्रम-गहन कार्यों में से एक तेल पाइप और ड्रिल पाइप को जोड़ना या डिस्कनेक्ट करना है।यह कार्य पाइप चाबी या चेन टंग का उपयोग करके किया गया था, जो न केवल महत्वपूर्ण शारीरिक प्रयास की आवश्यकता थी बल्कि सुरक्षा के लिए भी जोखिम पैदा करती थी।हाइड्रोलिक पावर टंग्स यांत्रिक उपकरण हैं जो एक वर्कओवर रिग से बिजली से संचालित होते हैं, जिन्हें विशेष रूप से थ्रेडिंग और अनथ्रेडिंग ऑपरेशन के लिए डिज़ाइन किया गया है।ड्रिल स्ट्रिंग्स और ट्यूबिंग के आकारों को संभालने के लिए 50 मिमी (1.99"), 60 मिमी (23/8"), 73 मिमी (27/8), 89 मिमी (31/2), 95 मिमी (33/4), 108 मिमी (41/4), 114 मिमी (41/2), Ø120 मिमी (4.3/4")वे श्रमिकों के शारीरिक तनाव को काफी कम करते हैं और दुर्घटनाओं को रोकने या कम करने में मदद करते हैं।हाइड्रोलिक पावर टंग्स पाइप और ड्रिल पाइप के धागे पर लागू टॉर्क को बढ़ाते हैंधागे के टूटने की संभावना को कम करता है।

कार्य सिद्धांत

हाइड्रोलिक पावर टंग्स का कार्य सिद्धांत एक स्ट्रोक रिड्यूसर के माध्यम से टंग्स के हाइड्रोलिक मोटर में वर्कओवर रिग से शक्ति को स्थानांतरित करने में शामिल है।हाइड्रोलिक मोटर तो या तो एकल चरण या दो चरण में मंदी से गुजरता है, जिससे टोंग हेड पर खुला गियर घूमता है। यह घूर्णन दो अलग-अलग गति उत्पन्न करता है, जिससे पाइप (या ड्रिल पाइप) घूमता है।जब खुला गियर घूमता है, तो ब्रेक हथौड़ा के ब्रेकिंग प्रभाव के कारण मध्यवर्ती रैक स्थिर रहता है, जिससे खुला गियर और जबड़े के फ्रेम के बीच सापेक्ष गति होती है।जबड़े पर दो रोलर्स झुका हुआ प्लेट चढ़ते हैं, क्रॉस बीम पर जबड़े को पाइप (या ड्रिल पाइप) के केंद्र की ओर ले जाने के लिए मजबूर करना, अंततः इसे कसकर पकड़ना। एक बार पाइप (या ड्रिल पाइप) को मजबूती से पकड़ लिया जाता है,यह खुला गियर के साथ साथ घूमता है.

उत्पाद की विशेषताएं

1. उच्च-सटीक टॉर्क नियंत्रण प्रणाली: पावर टंग्स में टॉर्क कंट्रोल सिस्टम एकीकृत है, जो उच्च परिशुद्धता वाले टॉर्क कंट्रोल को सुनिश्चित करता है।
2. बुद्धिमान गति नियंत्रण: विभिन्न परिचालन आवश्यकताओं के अनुकूल करने के लिए स्मार्ट स्पीड कंट्रोल।
3. स्वचालित अग्रिम/वापसी पहचान: स्वचालित रूप से पहचानता है और ऑपरेशनल दक्षता में सुधार, आगे / पीछे दिशाओं को समायोजित करता है।
4. मेकअप टॉर्क वक्रों की वास्तविक समय निगरानी: अनुगमन और समायोजन के लिए साइट पर वास्तविक समय में मेकअप टॉर्क वक्रों का दृश्य।
5. लचीली सामग्री से बने बड़े संपर्क क्षेत्र के जबड़े: लचीली सामग्री से बने जबड़े बड़े संपर्क क्षेत्र प्रदान करते हैं, जिससे तेल पाइपों की सतह को नुकसान कम होता है।
6. वैकल्पिक समायोज्य गति वाल्व समूह: परिचालन लचीलापन बढ़ाने के लिए एक वैकल्पिक समायोज्य गति वाल्व समूह का चयन किया जा सकता है।

तकनीकी विनिर्देश:

नामित टोक़ः 700 एन.एम.
नामित कम सीमा के टोक़ः 1800 एन.एम.
नाममात्र गतिः 104 आर/मिनट;
नामित निम्न सीमा गतिः 40 r/min;
प्रणाली का नामित दबावः 10 एमपीए
ईंधन की आपूर्तिः 65 लीटर/मिनट
आयाम: लंबाई x चौड़ाई x ऊंचाई मिमी: 543 x 334 x 404
परिवहन भार (बैक क्लैंप सहित): 105 किलो
