उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वज़न: | 100 किलो | अधिकतम मशीनिंग गहराई: | 260 मिमी |
|---|---|---|---|
| शक्ति का स्रोत: | इलेक्ट्रिक | अधिकतम बोरिंग कोण: | 360° |
| अधिकतम बोरिंग सटीकता: | 0.01 एम एम | अधिकतम बोरिंग परिशुद्धता: | 0.02 मिमी |
| प्रमुखता देना: | मरम्मत पोर्टेबल फ्लैंज फेसर,शिपयार्ड खनन पोर्टेबल फ्लैंज फेसर,शिपयार्ड पोर्टेबल फ्लैंज फेसर |
||
पोर्टेबल निकला हुआ किनारा फेसर
पोर्टेबल फ्लैंज फेसर का उपयोग मुख्य रूप से ऑन-साइट फ्लैंज प्रसंस्करण और मरम्मत के लिए उपकरण के रूप में किया जाता है। बढ़ते तरीके के अनुसार, उन्हें दो प्रकारों में विभाजित किया जा सकता है: आईडी माउंट फ्लैंज फेसर और ओडी माउंट फ्लैंज फेसर। इनका उपयोग मुख्य रूप से पाइपलाइन के अंतिम चेहरे, दबाव पोत कनेक्शन निकला हुआ किनारा चेहरे, और विभिन्न प्रकार के सीलिंग ग्रूव आदि के प्रसंस्करण के लिए किया जाता है।
मुख्य विशेषताएं:
* संपूर्ण उपकरण घटक मॉड्यूलर डिज़ाइन को अपनाते हैं, जो तेजी से लोडिंग और अनलोडिंग प्राप्त कर सकता है
साइट, समय की काफी बचत।
* फ़्लैंज फेसर्स की स्थापना विधियाँ हैं: आईडी माउंट प्रकार और ओडी माउंट प्रकार, विविध स्थापना के साथ
प्रपत्र.
* इसे विभिन्न जटिल कार्यों के लिए अच्छी स्थिरता और अनुकूलन क्षमता के साथ क्षैतिज या लंबवत रूप से स्थापित किया जा सकता है
स्थितियाँ।
* रेडियल स्वचालित फीडिंग, अक्षीय दिशा में स्थापित मैनुअल फाइन एडजस्टमेंट डिवाइस के साथ।
* पूर्ण कटिंग आउटपुट के लिए सबसे उपयुक्त फ़ीड गति में मल्टी स्पीड रूपांतरण, दक्षता सुनिश्चित करना और
रफ और सटीक मशीनिंग की सटीकता।
* इसमें एक तेज़ टूल रिट्रैक्शन फ़ंक्शन है, जो सुविधाजनक और संचालित करने में तेज़ है।
* बिजली प्रणाली मजबूत काटने की शक्ति और उच्च समग्र स्थिरता के साथ हाइड्रोलिक सिस्टम और सर्वो मोटर को बिजली स्रोतों के रूप में चुन सकती है।
* रिमोट सर्किट कंट्रोल सिस्टम से सुसज्जित, इसे संचालित करना आसान है और इसमें सुरक्षा का उच्च कारक है।

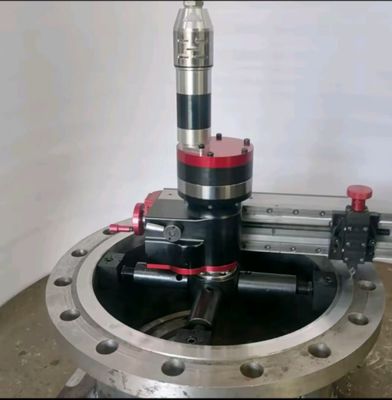

आईडी माउंट फ्लैंज फेसर
हम आईडी माउंटिंग के लिए 300 से 8000 मिमी व्यास के लिए मजबूत और अभिनव पोर्टेबल फ्लैंज फेसर की एक विस्तृत विविधता प्रदान करते हैं। हमारी कई मशीनों को फेसिंग, मिलिंग या दोनों के लिए कॉन्फ़िगर किया जा सकता है, और हमारे कई मॉडल वेल्डिंग के लिए रिफेस, मिल, बेवेल, स्क्वायर, काउंटरबोर, या कट एंड-प्रीप कॉन्फ़िगरेशन के लिए कॉन्फ़िगर किए जा सकते हैं। आसान सेटअप के लिए, छोटी इकाइयाँ जल्दी से जगह पर लॉक होने के लिए एक इंटीग्रल मैंड्रेल का उपयोग करती हैं, जबकि बड़ी इकाइयों को एक अलग माउंट या चक के साथ स्थापित किया जा सकता है, जिस पर फेसर बॉडी स्थापित होती है।
| नमूना | स्पिंडल व्यास | व्यास का सामना करना पड़ रहा है | कटर की लंबाई | ऊर्ध्व यात्रा |
| एलटीसीएन1000 | Φ 150 मिमी | Φ300-Φ1000मिमी | 700 मिमी | 50 मिमी |
| एलटीसीएन1500 | Φ 180 मिमी | Φ600-Φ1500 मिमी | 950 मिमी | 60 मिमी |
| एलटीसीएन2000 | Φ 200 मिमी | Φ1000-Φ2000 मिमी | 1550 मिमी | 80 मिमी |
| एलटीसीएन3000 | Φ 240 मिमी | Φ1000-Φ3000 मिमी | 2000 मिमी | 100 मिमी |
| एलटीसीएन5000 | Φ 320 मिमी | Φ2000-Φ5000 मिमी | 3000 मिमी | 120 मिमी |
| एलटीसीएन8000 | Φ 450 मिमी | Φ4000-Φ8000 मिमी | 5500 मिमी | 200 मिमी |
ओडी माउंट फ्लैंज फेसर्स
हम ओडी माउंटिंग के लिए 50 से 1800 मिमी व्यास के लिए मजबूत और अभिनव पोर्टेबल फ्लैंज फेसर की एक विस्तृत विविधता प्रदान करते हैं, और हमारी कई मशीनों को फेसिंग, मिलिंग या दोनों के लिए कॉन्फ़िगर किया जा सकता है! आसान सेटअप के लिए, बड़ी इकाइयों को एक अलग माउंट या चक के साथ स्थापित किया जा सकता है, जिस पर फेसर बॉडी स्थापित होती है।
| नमूना | OD माउंटिंग व्यास | व्यास का सामना करना पड़ रहा है | बोल्ट मात्रा |
| एलटीसीडब्ल्यू300 | Φ60-Φ300 मिमी | Φ50-Φ300 मिमी | 4 |
| एलटीसीडब्ल्यू600 | Φ300-Φ600 मिमी | Φ150-Φ600 मिमी | 8 |
| एलटीसीडब्ल्यू1200 | Φ600-Φ1200 मिमी | Φ300-Φ1200 मिमी | 8 |
| एलटीसीडब्ल्यू1800 | Φ1200-Φ1800 मिमी | Φ1200-Φ1800 मिमी | 8 |
नोट: उपरोक्त नियमित उत्पाद विनिर्देश हैं, विशेष विशिष्टताओं को अनुकूलित किया जा सकता है।
आवेदन पत्र:

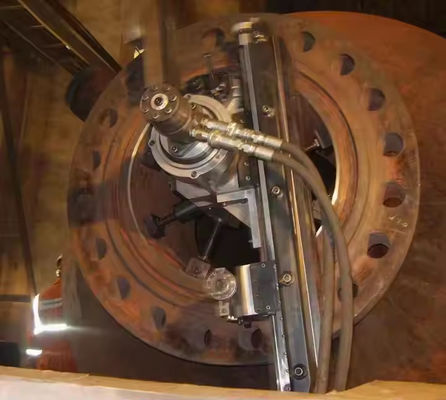

| आईडी माउंट फ्लैंज फेसर समर्थन के रूप में फ्लैंज की भीतरी दीवार की बेलनाकार सतह पर विस्तार बोल्ट को कसकर स्थापित करता है। इसके लिए अपेक्षाकृत नियमित बेलनाकार सतह की आवश्यकता होती है, जिससे जगह की बचत होती है। लागू होने पर आईडी माउंट फ्लैंज फेसर्स को प्राथमिकता दी जाती है। | ओडी माउंट फ्लैंज फेसर का उपयोग असमान सतह वाले या बिना बढ़ते स्थान वाले फ्लैंज को संसाधित करने के लिए किया जा सकता है। यह बेहतर प्रदर्शन के साथ हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक नए प्रकार का फ्लैंज प्रसंस्करण उपकरण है। इसका व्यापक रूप से निकला हुआ किनारा सतहों के प्रसंस्करण और मरम्मत और हाइड्रोजनीकरण रिएक्टरों जैसे दबाव वाहिकाओं के खांचे को सील करने के लिए उपयोग किया जाता है। |

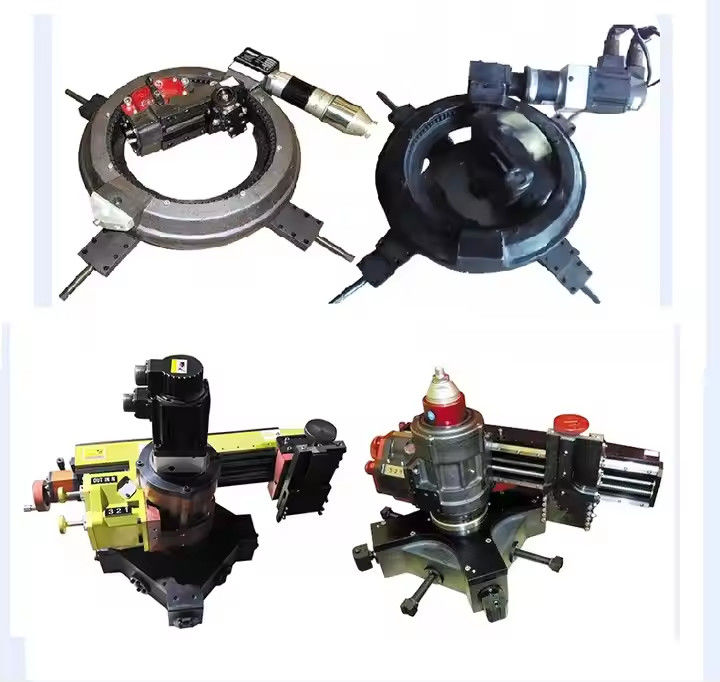

एलसीटीएन1000 एलसीटीडब्ल्यू300
