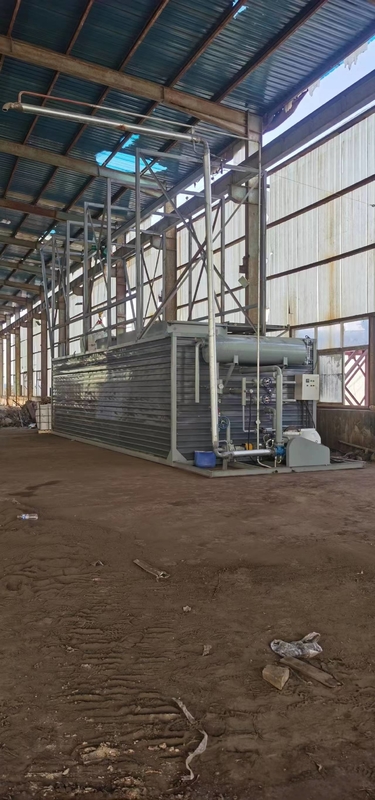

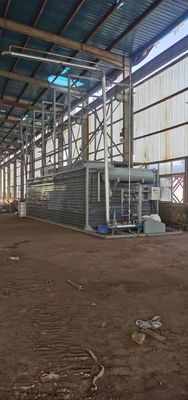

बैग्ड डामर पिघलने वाला उपकरण हमारी कंपनी द्वारा विकसित एक नए प्रकार का डामर पिघलाने वाला उपकरण है: यह उपकरण उच्च तापमान ताप-संचालन तेल या उच्च तापमान का उपयोग करके टन बैग (गांठें) या बड़े ठोस डामर को विभाजित करने, पिघलाने और गर्म करने के लिए एक विशेष उपकरण है। पाइप बंडलों और कॉइल्स के माध्यम से, गर्मी स्रोत के रूप में धुआं।हीटिंग माध्यम के रूप में ताप-संचालन तेल और निकास गैस का उपयोग करते हुए, प्रक्रिया पाइपिंग को डामर के निरंतर पिघलने को प्राप्त करने के लिए डामर की गांठों या बैगों को पिघलाने के लिए आवश्यक ताप ऊर्जा को पूरा करने के लिए डिज़ाइन किया गया है;और इसमें स्वचालित डीवाटरिंग और स्लैग हटाने के कार्य हैं।बैग्ड डामर पिघलने वाले उपकरण का कार्य सिद्धांत: डीबीएल-डामर पिघलने वाले उपकरण का उपयोग मुख्य रूप से ब्लॉक या बैग्ड डामर को पिघलाने के लिए किया जाता है, जिसमें माध्यम के रूप में ताप-संचालन तेल और ताप-संचालन तेल हीटिंग उपकरण होता है।डिवाइस में हीटिंग, पिघलने, भंडारण और गंदगी हटाने आदि के कार्य हैं। यह उच्च ग्रेड राजमार्ग निर्माण इकाइयों के लिए एक उत्पाद है।डामर पिघलने वाले उपकरण को दो भागों में विभाजित किया गया है, ऊपरी भाग ब्लॉक या बैग डामर पिघलने वाला कमरा है, जो डामर पिघलने के उद्देश्य को प्राप्त करने के लिए मुख्य रूप से विकिरण ताप विनिमय के रूप में हीटिंग कॉइल्स, हीटिंग ट्यूब और डामर से घिरा हुआ है;कई फीडिंग पोर्ट वाले उपकरण।निचला हिस्सा मुख्य रूप से बैग से डामर को गर्म करना जारी रखता है, ताकि तापमान पंपिंग तापमान (130) तक पहुंच जाए, और फिर डामर पंप द्वारा उच्च तापमान टैंक में पंप किया जाए, यदि हीटिंग का समय प्राप्त करने के लिए बढ़ाया जा सकता है उच्च तापमान.
वस्तु
पैरामीटर
उत्पादन क्षमता
6 टन/घंटा
डामर उत्पादन तापमान
100℃
डामर भंडारण क्षमता
38 वर्ग मीटर
कुल शक्ति
16.75 किलोवाट
बाहरी आकार
10.8×3.16×2.43 मी
वज़न
14.8टी
बिजली चढ़ाना
2टी
गैन्ट्री समर्थन
80 वर्ग ट्यूब
उत्थापन पथ
20# आई-बीम
प्रक्रिया प्रवाह।
सबसे पहले, उपकरण को चालू करें ताकि सभी हिस्से अच्छी तरह से चलने की स्थिति में हों और गर्मी का संचालन करने वाले तेल को निर्जलीकरण द्वारा उपचारित किया जाए।उपकरण शुरू करें → टैंक में तेल हीटिंग ट्यूब समूह को गर्म करना → सिस्टम डामर उठाने वाले टन बैग (बैग) को विभिन्न इनलेट में पिघला देगा → टूटे हुए बैग के नीचे इनलेट में → उच्च तापमान काटने वाले हीटिंग ट्यूब समूह को धीरे-धीरे विघटित करना डामर ब्लॉक → कटे हुए नरम डामर के टुकड़े हीटिंग और वार्मिंग क्षेत्र के निचले भाग में गिर जाते हैं → डामर को आगे गर्म करके आवश्यक तापमान तक गर्म किया जाता है → बाहरी पंप समूह द्वारा डामर भंडारण टैंक में ले जाया जाता है या सीधे लोड किया जाता है।मेल्टिंग टैंक के तल पर कोई स्लैगिंग उपकरण नहीं है, एक अलग हीटर लगा हुआ है और स्थिति के आधार पर ऑपरेशन की अवधि के बाद टैंक को साफ किया जाता है।
उपकरण के मुख्य घटक.बर्नर, मेल्टिंग टैंक मुख्य बॉडी (कटिंग, हीटिंग पाइप सेट, हीटिंग के लिए हीटिंग पाइप सेट, δ = 100 मिमी बाहरी इन्सुलेशन परत), गर्मी-संचालन तेल विस्तार टैंक, परिसंचरण पंप, टन बैग (बैग) उठाने की प्रणाली, स्लैग डिस्चार्ज सिस्टम, तैयार डामर बाहरी पंप, वाल्व असेंबली, विद्युत नियंत्रण प्रणाली, तापमान और दबाव मापने का प्रदर्शन, आदि।.
प्रदर्शन सुविधाएँ.
ब्लॉक को फेंकना आसान, तेजी से पिघलना, पाइप का टूटना नहीं, डामर का फटना नहीं, सूखी जलन नहीं 1, उपकरण की रूपरेखा का आकार 40 फीट ऊंचे कंटेनर, यानी समुद्री परिवहन के अनुसार डिजाइन किया गया है।2, ऊपरी उठाने वाला ब्रैकेट बोल्ट द्वारा जुड़ा हुआ है और इसे विघटित किया जा सकता है, इसलिए साइट पर जाना आसान है।3, उपकरण हीटिंग डिवाइस के साथ आता है, बाहरी उपकरण से जुड़ने की आवश्यकता नहीं है, केवल काम करने के लिए बिजली प्रदान करने की आवश्यकता है।4, डामर की पिघलने की गति में सुधार और उत्पादन दक्षता बढ़ाने के लिए उपकरण एक हीटिंग बिन और तीन पिघलने वाले कक्ष मॉडल को अपनाता है।
